网络RJ45接口详解

信息来源于:互联网 发布于:2021-08-16

RJ45模块用于实现PHY之间的互连,包括PHY芯片经信号变压器与RJ45接口相连,如图 1所示。

RJ45连接器由插头和插座组成,RJ45插头又称水晶头,如图 3-10所示。这两种元件组成的连接器连接于导线之间,以实现导线的电气连续性。RJ45连接器就是连接器中的最重要的一种插座。RJ45插座分屏蔽型和非屏蔽型两种。

RJ45接口

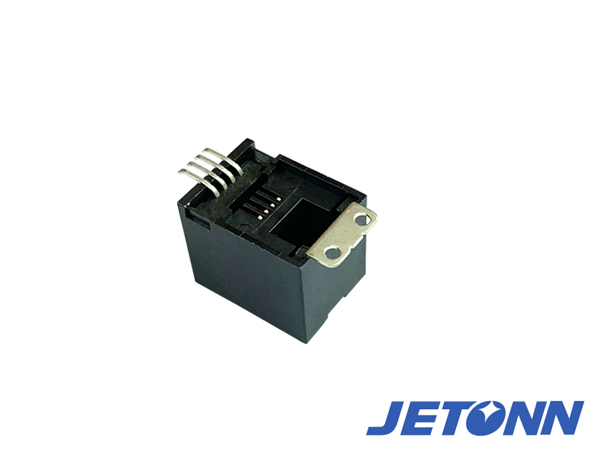

RJ是Registered Jack的缩写,意思是“注册的插座”。在FCC(美国联邦通信委员会标准和规章)中的定义是,RJ是描述公用电信网络的接口,常用的有RJ-11和RJ-45,计算机网络的RJ-45是标准8位模块化接口的俗称。

RJ45接口支持10M/100M/1000M三种速率,具有收发&极性自动翻转(不可靠)、速率/双工模式的自动协商功能。各速率模式又有不同的实现方法(对应不同的协议),10M模式包括10BASE-T、10BASE2、10BASE5;100M模式包括100BASE-TX、100BASE-F;1000M速率模式包括1000BASE-T、1000BASE-F。常用的是10BASE-T、100BASE-TX、1000BASE-T三种。

10BASE-T采用Manchester编码,两电平信号,工作时两对差分线一收一发,传输速率10Mbps。

100BASE-TX模式采用4B/5B编码,效率80%,三电平信号,如图 3-11所示。工作时两对差分线一收一发,传输速率125 MT/s,因为采用4B/5B编码,实际传输速率为125MT/s×80% = 100Mbps。

1000M模式采用4D-PAM5编码,五电平信号,如图 3-12所示。所谓4D-PAM5是指4维5电平编码技术,4维即指4个差分线对,5电平是指每个差分线对上传输一个5进制的数据,因此每一个符号可表示54=625个状态,对应于二进制数,29=512,每个符号可以表示一个9bit的二进制数,其中一位用于控制,另外8位为有效数据。由于符号率同样是125MT/s,工作时4对差分线同时收发,端口Rx采用混合电路(Hybrid)滤掉同端口的Tx信号(原理类似ADSL混合电路,采用Tx倒转相位后再叠加的方式消除接收到的Tx),因此实际 传输速率为125 MT/s×8bit = 1000Mbps。
