网线水晶头和电话线水晶头的区别有哪些?

信息来源于:互联网 发布于:2021-08-16

网线水晶头和电话线水晶头的区别有哪些?网线水晶头是RJ45接口,电话线水晶头是RJ11接口。它们的结构和应用范围都有所不同,不能混用,今天我们一起来了解一下这两个水晶头之间的联系和区别。RJ字母表示已注册的插孔(Registered Jack),是一种标准化的网络接口。

RJ45水晶头

我们通常所说的网络水晶头都是指的RJ45水晶头,它是一种有8根针脚的接头,主要用在以太网中,“RJ”表示注册的插孔,“45”代表接口标准的序号。RJ45水晶头通常端接在以太网线上,用来连接各种网络设备,例如计算机、路由器、交换机等。

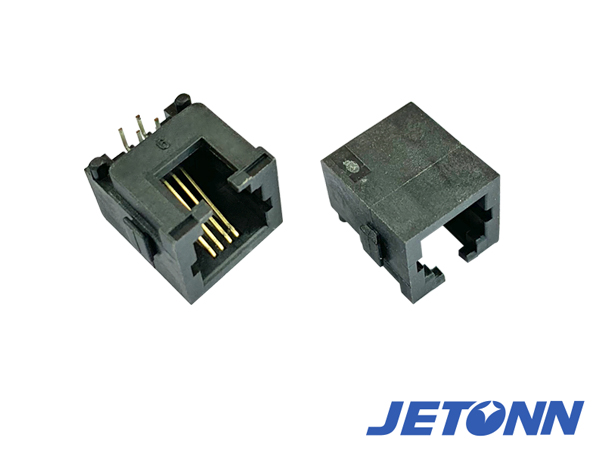

RJ45接口

RJ11水晶头

电话线用的那种四芯水晶头就是RJ11水晶头,它和RJ45水晶头很类似,但是只有4根针脚,它是由西部电子公司开发的一种接头,常用来连接电话和调制解调器。需要注意的是,RJ11通常指的是6个位置(6针)模块化的插孔或插头,但是只有4针被用到,此外,RJ11也用于4针版本的模块化接插件。

RJ45水晶头和RJ11水晶头的不同之处

结构不同

RJ45水晶头是有8个凹槽和8个触点(8p8c)的接头,而RJ11水晶头通常只有6个凹槽和4个触点(6p4c),因此,RJ45水晶头的体积要比RJ11水晶头大。RJ11水晶头通常可以插入到RJ45接口中,反之则不行,但是这里强烈建议不要将RJ11水晶头用于RJ45接口。

线序标准不同

由于RJ45水晶头和RJ11水晶头的构造不同,其接线时的线序标准也有所不同。RJ11水晶头一般只有6个凹槽和4个触点(6p4c),而且其线序是固定的。

RJ45水晶头接线时则有两种线序标准:T-568A和T-568B。通过采用不同的标准,最后制作成的网线有直通型和交叉型两种。现在所有的网线制作都采用的是568B,线序如下:

1.橙白

2.橙

3.绿白

4.蓝

5.蓝白

6.绿

7.棕白

8.棕
